Туннельная машина финишной обработки

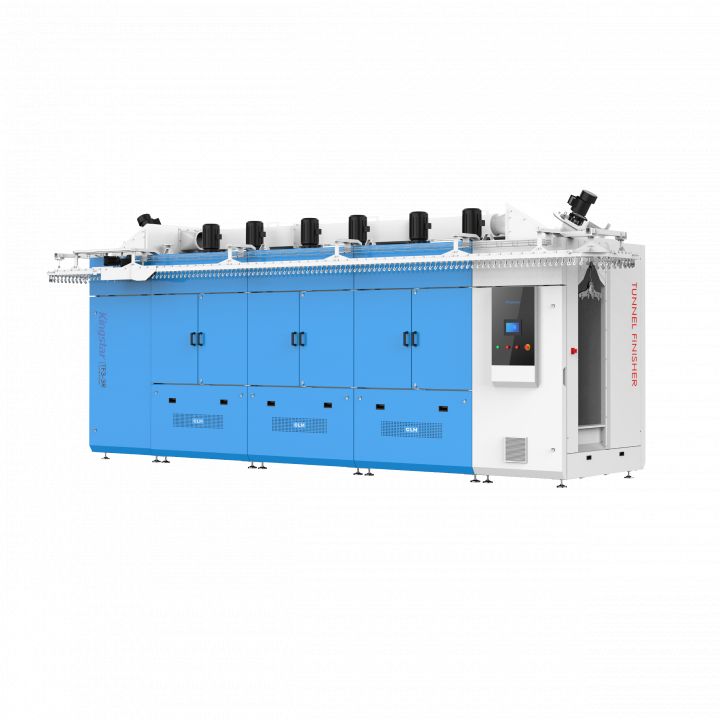

Туннель финишной обработки одежды

Обрабатывает одежду на вешалках горячим воздухом и паром для разглаживания и восстановления формы после стирки.

Тип оборудованияТуннельная машина финишной обработки
Этап процессаСушка, Финишная обработка одежды

Назначение

Туннель финишной обработки предназначен для непрерывной сушки, разглаживания и восстановления формы одежды и униформы на вешалках после стирки. Изделия последовательно проходят технологические зоны; производительность зависит от материала, массы, остаточной влажности, числа сушильных модулей и выбранного режима.

Конструкция и функции

Теплоизоляция зоны сушки

Рабочая зона закрыта теплоизоляционным материалом высокой плотности. Теплоизоляция уменьшает потери тепла через корпус и помогает поддерживать заданный температурный режим внутри машины.

Подача пара

Подача пара используется для предварительного прогрева и обработки изделий перед сушкой. В газовых исполнениях пар также применяется в технологическом процессе финишной обработки.

Система управления

Система управления на базе ПЛК Mitsubishi координирует работу подачи пара, нагревательных модулей, циркуляционных и вытяжных вентиляторов, конвейера и охлаждающей зоны.

Модульная компоновка

Туннель выпускается с различным числом сушильных модулей. Зоны загрузки, выгрузки и управления расположены с одной стороны, поэтому оборудование можно устанавливать вдоль стены с учётом предусмотренных зон обслуживания.

Удаление ворса

В конструкции предусмотрен отдельный привод системы удаления ворса. Порядок очистки и периодичность обслуживания должны соответствовать руководству по эксплуатации.

Технические характеристики

Серия TF3-S — паровой нагрев

Параметр	TF3-2S	TF3-3S	TF3-4S	TF3-5S	TF3-6S
Вид нагрева	Паровой	Паровой	Паровой	Паровой	Паровой
Число сушильных модулей	1	2	3	4	5
Число охлаждающих модулей	1	1	1	1	1
Производительность, изделий/ч	300–400	700–800	1000–1200	1400–1600	1800–2000
Расход пара, кг/ч	120	240	360	480	600
Давление пара, бар	5–7	5–7	5–7	5–7	5–7
Подключение пара	DN40	DN40	DN50	DN50	2 × DN40
Отвод конденсата	DN40	DN40	DN40	DN40	DN40
Наружный диаметр трубки сжатого воздуха, мм	8	8	8	8	8
Мощность привода конвейера, кВт	0,25	0,25	0,37	0,55	0,55
Мощность вытяжных вентиляторов, кВт	2,2 × 2	2,2 × 2	2,2 × 2	2,2 × 2	3 × 2
Мощность циркуляционных вентиляторов, кВт	4 × 4	4 × 6	4 × 8	4 × 10	4 × 12
Мощность привода системы удаления ворса, кВт	0,06	0,06	0,06	0,06	0,06
Установленная мощность, кВт	20,71	28,71	36,83	45,01	54,61
Габаритные размеры (Д × Ш × В), мм	6285 × 2090 × 3002	7785 × 2090 × 3002	9285 × 2090 × 3002	10785 × 2090 × 3002	12285 × 2090 × 3002
Масса, кг	3200	5600	7000	8400	9800

Серия TF3-G — газовый нагрев

Параметр	TF3-2G	TF3-3G	TF3-4G	TF3-5G	TF3-6G
Вид нагрева	Газовый	Газовый	Газовый	Газовый	Газовый
Число сушильных модулей	1	2	3	4	5
Число охлаждающих модулей	1	1	1	1	1
Производительность, изделий/ч	300–400	700–800	1000–1200	1400–1600	1800–2000
Подключение газа	DN25	DN40	DN40	DN50	DN50
Давление газа, кПа	8–12	8–12	8–12	8–12	8–12
Расход газа, м³/ч	10–12	15–18	20–24	26–30	32–36
Расход пара для финишной обработки, кг/ч	40	50	60	70	80
Давление пара, бар	5–7	5–7	5–7	5–7	5–7
Подключение пара	DN20	DN20	DN20	DN20	DN25
Отвод конденсата	DN15	DN15	DN15	DN15	DN20
Подключение холодной воды для распыления	DN25	DN25	DN25	DN25	DN25
Наружный диаметр трубки сжатого воздуха, мм	8	8	8	8	8
Мощность привода конвейера, кВт	0,25	0,25	0,37	0,55	0,55
Мощность вытяжных вентиляторов, кВт	2,2 × 2	2,2 × 2	2,2 × 2	2,2 × 2	2,2 × 2
Мощность циркуляционных вентиляторов, кВт	4 × 4	4 × 6	4 × 8	4 × 10	4 × 12
Мощность привода системы удаления ворса, кВт	0,06	0,06	0,06	0,06	0,06
Мощность вентиляторов горелок, кВт	0,75	0,75 × 2	0,75 × 3	0,75 × 4	0,75 × 5
Установленная мощность, кВт	21,46	30,21	39,08	48,01	56,76
Габаритные размеры (Д × Ш × В), мм	6285 × 2090 × 3002	7785 × 2090 × 3002	9285 × 2090 × 3002	10785 × 2090 × 3002	12285 × 2090 × 3002
Масса, кг	3150	5550	6950	8350	9750

Основные комплектующие

На исходной странице производителя указаны следующие марки комплектующих. Фактический состав поставки необходимо подтверждать спецификацией конкретной модели и партии.

Узел	Марка по данным производителя
Система управления	Mitsubishi
Мотор-редуктор	Bonfiglioli
Электрические компоненты	Schneider
Датчики приближения	Omron
Преобразователи частоты	Mitsubishi
Пневматические цилиндры	CKD
Конденсатоотводчики	VENN
Вентиляторы	Indeli
Теплообменники	Sanhe Tongfei

Поставка, монтаж и сервис

АО «ПК Сервис» подбирает исполнение оборудования, организует поставку в Россию, выполняет монтаж и пусконаладочные работы, обучает персонал и обеспечивает сервисное сопровождение в объёме, согласованном с заказчиком.

Стоимость и комплектация

Стоимость зависит от модели, комплектации, условий поставки и состава работ на объекте. Для подготовки предложения сообщите типы и размеры изделий, требуемую производительность, остаточную влажность после стирки, доступные пар, газ и электроэнергию, а также параметры помещения.
